중파장램프 (UV-B) 혹은 살균램프(UV-C)  자외선은  점등중 램프를 직접 접할경우 또는 강한자외선을 받을경우 눈이나 피부를

 손상시킬위험이 있으므로  필히 보호안경을 착용 혹은 유리또는 자외선 차단형 플라스틱을 통해 보도록하여야 한다.

 미국에서는 하루에 허용 살균선 강도로는 0.2 ㎼ x 8 Hr 로 규정되어 있음

UV 조사장치

(UV-Illuminator)









 UV 센서를 기본으로 장착하여, 현재조사강도를 확인할 수 있음.



모델 : UV-1000, 2000, 3000, 4000, 5000, 6000    (모델별 램프구성은 아래 PCL 모델과 동일)



디스플레이창

 LCD (액정화면)

선택키 스위치

 멤브레인 스위치

케이스 재질

 알루미늄 프로파일, 베크라이트 5T,      도어:아크릴( 자외선차단필름부착 99.99% 차단)

케이스 색상

 블랙

외부사이즈

 550mm x 400mm x 450mm (WxDxH)

내부사이즈

 510mm x 350mm x 300mm

무게

 15.0 Kg

램프

 기본모델 : UV-1000, UVA 15W  3EA,   , UVB  15W  3EA

CPU 프로그램

 시간설정 ( 1-255 시간),  줄설정 ( 1-99,999 mJ/cm2

전원

 220V  50-60Hz

적용분야

 의약품,자동차내외장재,섬유, 페인트, 플라스틱, 잉크, 화장품, 목재, 식품등의 시험에 이용가능

UV 조사장치

(UV-Illuminator)















UVA,  UVB, UVC Sensor















UVA, UVB, UVC  조사장치 (프로그램저장, UV센서 기본장착)



● 설정방법 :  시간 (시간.분.초 단위)설정 ,   최대 255시간

                     줄 ( mJ/㎤) 설정                ,   최대 99,999 mJ/㎤

● 프로그램저장 : Joul 설정 - 8개,  Time 설정 - 8개

● CPU 타이머에 의해 설정한 시간 혹은 조사총량(줄)에 도달하면 자동 소등함

● UV센서  :  실시간으로 UV 조사강도를 읽어올 수 있어, 램프를 켰을때 안정화 까지의 조사강도변화,

                    혹은 장시간 사용후 개별 램프의 조사강도 변화에도 대처가 가능함.

모델명

UVA 램프

UVB 램프

 UVC 램프

UV 센서

PCL-1000   (기본모델)

3

3



1

PCL-2000

6



1

PCL-3000



6



1

PCL-4000





6

1

PCL-5000

3



3

2

PCL-6000



3

3

2



디스플레이창

 LCD (액정화면)    20 characters X 4 line

선택키 스위치

 엠보 키스위치

케이스 재질

 외부 : 철판분체도장           내부 : 고조도 확산 반사판 부착

케이스 색상

 N7  Grey

외부사이즈

 365mm x 370mm x 345mm (WxDxH)

내부사이즈

 355mm x 340mm x 140mm

무게

 11.5 Kg

램프

 기본 : UVA 8W  3EA,   , UVB  8W  3EA

CPU 프로그램

 시간, 분, 초 설정 ( 최대 999 시간)    혹은    줄 설정 ( 최대 99,999 mJ/㎤)

전원

 100 - 220V  50-60Hz

적용분야

 바이오관련, 화장품, 식품, 섬유, 잉크등 시험에 이용가능

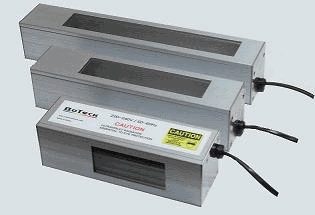

UV 램프

스탠드



각종  실험및 검사에 유용하게 사용되는 UV 램프          국산제작   저렴한 가격

*   램프평균수명 : 3000Hr

*   전모델 자외선투과율 95 % 이상의 광학유리를 채용.

모델

소요전력 W

램프

사이즈 (WxDxH) mm

무게

UVT-8AC

8

UV-A, UV-C

330x60x60

1300g

UVT-8BC

8

UV-B, UV-C

330x60x60

1300g

UVT-8AB

8

UV-A, UV-B

330x60x60

1300g

UVT-8AA

16

UV-A, UV-A

330x60x60

1300g

UVT-8BB

16

UV-B, UV-B

330x60x60

1300g

UVT-8CC

16

UV-C, UV-C

330x60x60

1300g

UVSTAND-S





220x176x220

1100g



                  UVS-365

형광물질,형광증백제 등의 유무를 눈으로 판단하기 위한 장비



   * 조도조절 : 램프를 1개, 2개, 3개로 ON/OFF 할수 있음.



광       원

  UVA  365nm   15 watt 램프 3개

칼       라

  내부. 외부 : MUNSELL N5 Neutral grey(무광택)

소       재

  철판  분체도장

선택 스위치

  멤브레인 스위치

외부 사이즈

  550mm(W)  400mm(D)  460mm(H)

내부 사이즈

  530mm(W)  390mm(D)  280mm(H)

전압/주파수

  100 ∼120/220 ∼240VAC / 50 ∼60Hz

무       게

  18Kg

적 용 분 야

  형광물질 유무 판단

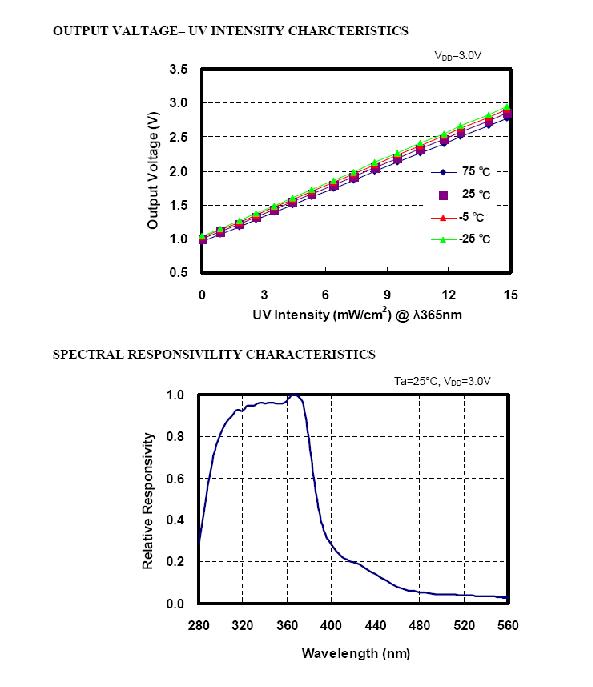

● UV센서특성

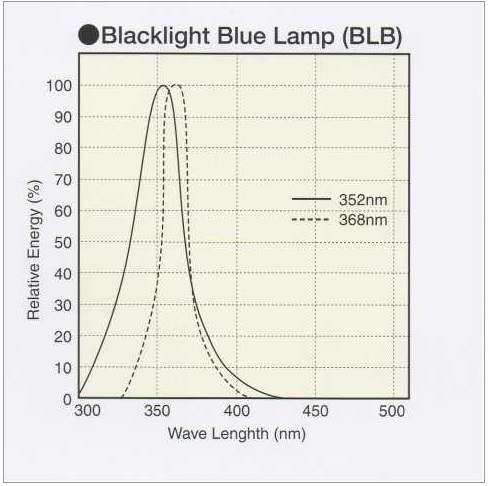

 ● 저희가 사용하는 산쿄자외선 램프의 스펙트럼   UVA (365nm)

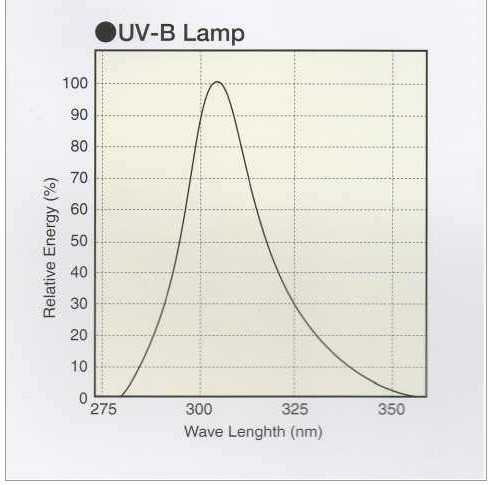

 ● 저희가 사용하는 산쿄자외선 램프의 스펙트럼   UVB (305nm)

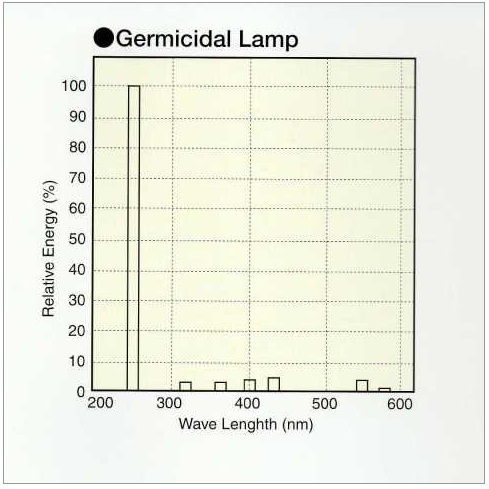

 ● 저희가 사용하는 산쿄자외선 램프의 스펙트럼   UVC (253nm)



   자외선이란?     태양에서조사되는 전자파중 약 380nm  이하의 복사선을 자외선이라함.

     자외선은 파장에 따라 다음과 같이 분류됩니다.

     단파 (UV-C 라고도 함) 100nm~280nm

     중파 (UV-B 라고도 함) 280nm~315nm

     장파 (UV-A 라고도 함) 315nm~400nm

     ●  단파장 램프 (일명 살균램프라고도함)

          가장 살균력이 강한 253.7nm 의 피크파장으로 방사합니다.

          세균,바이러스,곰팡이등의 살균에 효과적이며, 식품,의료,화장품,전자공업등에서 이용하고 있음

          또한, 순간적인 노출로 DNA/RNA 전기영동 결과의 시각화에 활용되기도 함 ( UV Crosslinker )

     ●  중파장 램프

          피크파장  306 nm  입니다

          프라스틱, 도료, 고무등의 내구성 실험 및 감별,조사,의료용등에 이용됨.

          DNA/RNA 전기영동 결과의 시각화에 이상적이며, 광물학, 선텐에도 이용됨

     ●  장파장 램프

          가시광선을 흡수하고, 근자외선을 효율적으로 통과하는 특수필타유리를 사용하고 있어 가시광선에 의한

          휘도 콘트라스트 감소가 없음.

          형광탐지 또는 시각화에 활용되며,피부병학,중합체경화에 사용된다.

          농약분석,chlorination, 적정, 박테리아식별, 세균배양, TLC, 지질학, 식품오염, 품질관리, 고고학, 혈흔검사,

          위폐검사등에 활용된다.



 UV 조사량 관련단위

          1 ㎽/ ㎤ : 1평방센티 당 조사되는 UV 에너지가 1 ㎽ 라는 의미임

          1 ㎽.sec/ ㎤ : 1 ㎽/ ㎤의 UV 에너지가 1초동안 받는다는 뜻이며, 1 mJ/㎤ 로 표시함. 따라서 1 ㎽/ ㎤ 의 자외선을

                                10초동안 받은 에너지의 양은 10 ㎽/ ㎤ 이고, 이것을 10 mJ/㎤  로도 표시합니다.

          즉, 1 ㎽/ ㎤ 의 자외선을 1초동안 받은 에너지의 양이 1 mJ/㎤  입니다.

          그리고,  1 ㎽/ ㎤ = 1000 ㎼ / ㎤   입니다.

          다시,

          1 J/㎥ = 0.2388 cal/㎥ = 0.0001 J/㎤ 즉 가로 세로 1m 넓이에   0.2388 cal 의 에너지가 조사된다.는 뜻임

          1 W.sec/㎥ 는 가로 세로 1m 넓이에 1W.sec 의 에너지가 들어온다는 의미임.

         (참고)

        1 J/㎥ = 1000 mJ/㎥

                 =  1000 mW.sec/㎥

                 =  1000000 ㎼.sec /㎥

                 =  100 ㎼.sec / ㎤

                 =  1.667 ㎼.min / ㎤

                 =  10 erg / ㎣



         1 J = 10,000,000 [erg]

         1 W.sec = 1[J] = 0.238809 cal

         1 cal = 0.003968 Btu

         1 Btu = 251.99576 cal

*************************************************************************************************************

*************************************************************************************************************
