Ⅰ.표준광원

 II. 태양광

1.  표준광의 종류 및 정의



  1) 표준광 A   - 상대 분광분포(300nm-0.93 ~ 830nm-261.60)를 가진광이며 백열전구로 조명되는 물체색을 비교할

                  경우에 사용한다.연색성(CRI)가 100으로서 메타메리즘을 평가할 때 이용하기도 한다.



  2) 표준광 D65 - 상대 분광분포(300nm-0.03 ~ 830nm-60.31)를 가진 광으로 주광으로 조명되는 물체색을 비교할 때

                  사용한다.

                  * 참고 : 형광램프형 D65는 자연광과 근접한 조건을 맞추기위해 연색성(CRI) 90이상의 것을 사용한다.

  3) 표준광 C   - 상대 분광분포(320nm-0.01 ~ 780nm-59.10)를 가진 광이며 주광으로 조명되는 물체을 표시 할 경우에

                  사용한다, 다만 표준광 C는 자외 방사로 여기되어 형광을 발하는 물체색의 표시에 사용하지 않아야 한다.



표준 광원 종류

설   명

색   온  도

A

분포온도가 약 2856K에 근사한 백열전구, 할로겐 램프

2856K

B

색 온도가 4874K에 근사한 주광으로 조명되는 물체색을 표시하는 경우에 사용,
직사광을 대상으로 함.

4874K

C

색 온도가 6774K에 근사한 주광으로 조명되는 물체색을 표시하는 경우에 사용

6774K

D65

색 온도가 6504K에 근사한 주광으로 조명되는 물체색을 표시하는 경우에 사용

6504K



보조 표준 광원

설   명

색   온  도

D50

색 온도가 5003K에 근접 : 일출혹은 일몰시의 주광

5000K

D55

색 온도가 5503K에 근접 : 오전의 중간 혹은 오후의 중간쯤의 주광

5500K

D75

색 온도가 7504K에 근접 : 흐린날의 주광

7500K

B

표준광 D65 준한다.

6504K

2. 대표적인 형광등의 규격 : CIE(세계조명기구), JIS에서 규정

기호

명칭

색명(JIS)

색명(CIE)

색온도

광원명

F1

보통형 주광색

주광색

Day Light

6430K

주광색 형광등

F2

보통형 백색

백색

Cool White

4230K

백색 형광등

F3

보통형 온백색

온백색

White

3450K



F4

보통형 온백색

전구색

Warm White

2940K



F5

보통형 주광색

주광생

Day Light

6350K

주광색 형광등

F6

보통형 백색

백색

Cool White

4150K

백색 형광등

F7(D65)

고연색성 주광색

연색 A 주광색

Day Light

6500K

천연주광색 형광등

F8(D50)

고연색성 자연백색

연색 AAA 주백색



5000K

자연주광색 형광등

F9

고연색성 백색

연색 AAA 백색



4150K

천연백색 형광등

F10

3파장대발광형

3파장형 주백색



5000K

고충실도자연주백색

F11(TL84)

3파장대발광형

3파장형 백색



4000K

유럽의 막스앤스펜서에서 주표준광으로 채택 (Phillips제)

F12(TL83)

3파장대발광형

3파장형 전구색



3000K

상위와 동일하나 전구색임.

F12( U30)

3파장대발광형

3파장형 전구색



3000K

미국의 시어즈에서 주표준광으로 채택(Westing House제)

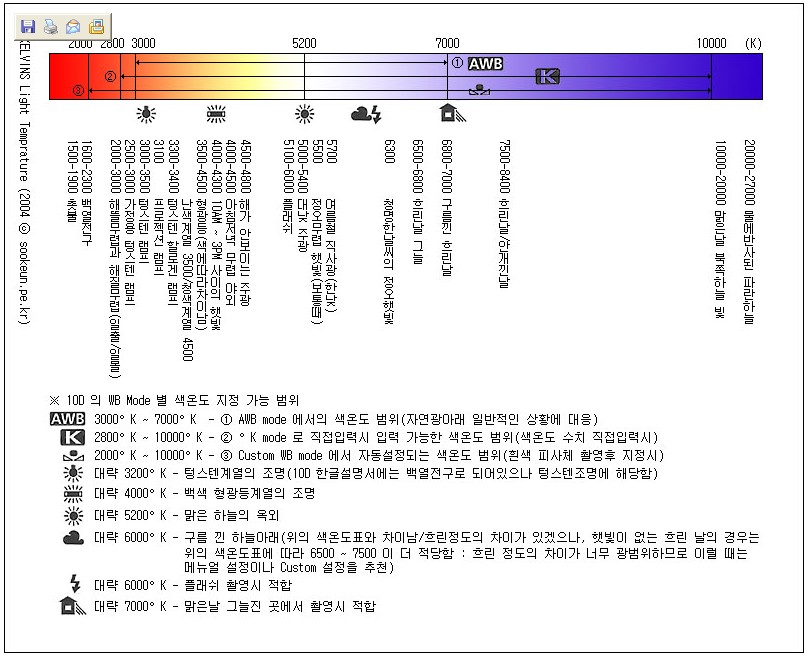

II. 태양광의 이해
